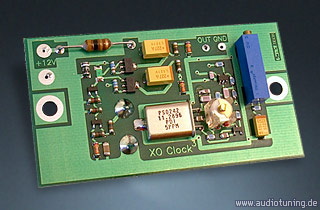

Audiotuning XO clock3

XO Clock³è un clock molto performante a prezzo contenuto derivato dal predecessore XO Clock², molto migliorato. Il layout assomiglia moltissimo al vecchio LC Audio LClock XO2 ma l'apparenza non deve trarre in inganno: all'ascolto è nettamente migliore del vecchio XO2.

Le caratteristiche migliorate rispetto alla versione precedente sono:

Condensatore principale di filtraggio BC-Components di tipo LONG LIFE
Condensatori a bassa impedenza al tantalio
Transistor per alta frequenza a basso rumore
Alimentazione migliorata
Condensatori sul segnale di tipo a basse perdite
Layout ottimizzato e piano di massa migliorato
Integrato di uscita ad altissima velocità
3.3V oppure 5V a scelta al momento dell'ordine

Le applicazioni sono:

CD Player / Writer
DVD Player
SACD Player
Digital - Analog Converter (se convertitore e meccanica utilizzano il medesimo clock, la modifica raggiunge il massimo risultato. Si veda la pagina specifica)
Digital Audio Decoder (Dolby Digital™; DTS™; MPEG ecc)
Receiver con Digital Audio Decoder
Car CD Player (di norma montato in una scatola esterna a causa degli ingombri)
MiniDisc Player / Recorder
DAT (Digital Audio Tape)
DCC (Digital Compact Cassette)
Ogni oggetto audio che utilizzi un clock!

Le prestazioni sono state nettamente migliorate attraveso l'utilizzo di componenti di qualità superiore e di maggiore precisione, in aggiunta ad alcune modifiche circuitali. Ulteriore estrema attenzione è stata posta al piano di massa schermante.

Nella sua versione standard il modello XO Clock³ utilizza condensatori a bassa impedenza al tantalio per il bypass dell'alimentazione. E questo sebbene vi siano versioni ed opinioni contrastanti sull'utilizzo di questo tipo di condensatore.

Tuttavia, è possibile montare una grande varietà di condensatori grazie allo stampato universale. Così, lo stampato accetta elettrolitici fino a 8,5mm di passo su entrambe le facce.

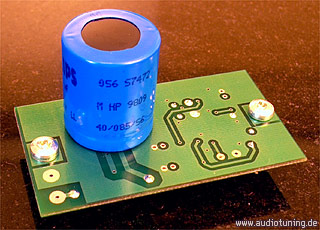

Elettrolitico di grande capacità e qualità a lunga durata

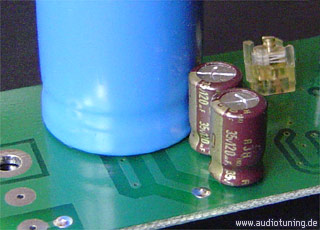

Esempio di XO Clock³ con ELNA RSH

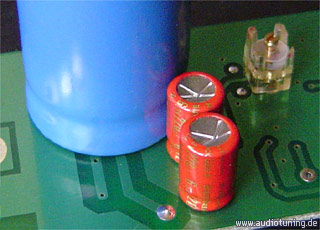

Esempio di XO Clock³ con Black Gate NX

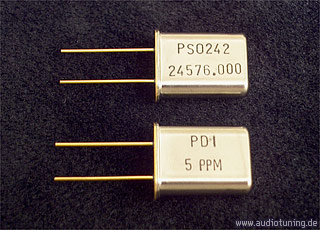

Quarzi di alta precisione

Nel vostro lettore CD il quarzo dell'oscillatore utilizzato dal costruttore produce una onda quadra, ma questo non è certamente ottimale. Nel XO Clock³ il quarzo controlla un oscillatore a pure onda sinusoidale per massime rpestazioni e minimo jitter.

La grande maggioranza dei nostri clienti sceglie di installare il XO Clock³ autonomamente, a conferma della facilità dell'operazione. Sono sufficienti uno stagnatore, un tester ed un minimo di pratica elettronica. Se non avete dimestichezza con lo stagnatore e non conoscete nessuno che possa aiutarvi, contattateci: vi aiuteremo noi.

Frequenze disponibili	Grandezza
11.2896	MHz
16.9344	MHz
18.4320	MHz
24.5760	MHz
27.0000	MHz
45.1584	MHz

Molti lettorri oggi sono prodotti con circutiti integrati ad altissima velocità ma funzionanti con 3.3V e non 5V. Molti di questi non tollerano tensioni superiori e pertanto anche il clock deve lavorare a 3.3V.

Per esempio : DF1706 e SRC4192/4193 della Burr-Brown/T.I. e quais tutti i DSP utilizzati nei lettori DVD - Panther, Zoran, Ziva, Pioneer e molti altri.

XO Clock³ può lavorare a 3.3V ma deve essere ordinato specificando se lo si desidera 5V oppure 3.3V.

Per default TUTTI gli oscillatori vengono prodotti a 5V eccetto il tipo 27 MHz il quale è a 3.3V.

Tutti gli XO Clock³ lavorano per 45 minuti in fabbrica prima della taratura finale.

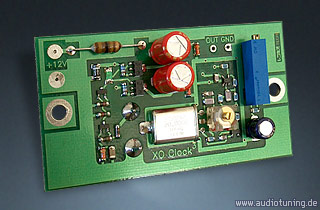

XO Clock³SE

Per i clienti che preferiscono avere questo clock con condensatori Black Gate esiste la versione SE. con BG-NX
